Podłączenie silnika 3-fazowego z czterema przewodami może wydawać się skomplikowane, ale w rzeczywistości jest to proces, który można zrealizować z odpowiednią wiedzą i przygotowaniem. Kluczowym krokiem jest sprawdzenie specyfikacji silnika, aby upewnić się, że wszystkie parametry są zgodne z wymaganiami instalacji. Właściwe podłączenie silnika ma kluczowe znaczenie dla jego efektywności i bezpieczeństwa.
Istnieją dwie główne metody podłączenia silnika: konfiguracja gwiazdy (Y) oraz konfiguracja trójkąta (Δ). Obie metody mają swoje zalety i zastosowania, a wybór odpowiedniej zależy od specyfikacji silnika oraz wymagań systemu. W tym artykule przedstawimy szczegółowe instrukcje dotyczące podłączenia silnika, aby uniknąć kosztownych błędów i zapewnić prawidłowe działanie urządzenia.
Kluczowe informacje:- Sprawdzenie specyfikacji silnika jest niezbędne przed podłączeniem.
- Podłączenie można wykonać w konfiguracji gwiazdy lub trójkąta.
- W konfiguracji gwiazdy końce uzwojeń należy połączyć razem.
- W konfiguracji trójkąta każdy koniec uzwojenia łączy się bezpośrednio z innym.
- Dokładne podłączenie jest kluczowe dla uniknięcia uszkodzeń i zapewnienia bezpieczeństwa.
Jak sprawdzić specyfikację silnika 3 fazowego przed podłączeniem
Sprawdzanie specyfikacji silnika 3-fazowego jest kluczowym krokiem przed jego podłączeniem. Dokładne zrozumienie parametrów technicznych pozwala uniknąć problemów w przyszłości. Właściwe informacje pomogą w podjęciu decyzji o odpowiedniej konfiguracji oraz zapewnią bezpieczeństwo podczas pracy.
Ważne jest, aby zwrócić uwagę na różne parametry, takie jak moc, napięcie i częstotliwość. Każdy z tych elementów ma wpływ na sposób, w jaki silnik będzie działał oraz na jego wydajność. Poniżej przedstawiamy kluczowe parametry, które należy sprawdzić przed podłączeniem.
Wymagane parametry techniczne silnika dla prawidłowej instalacji
Podczas instalacji silnika 3-fazowego, należy zwrócić uwagę na następujące parametry techniczne:
- Moc – określa, ile energii silnik może przekształcić w pracę.
- Napięcie – informuje o wymaganym napięciu do prawidłowego działania silnika.
- Częstotliwość – wskazuje, jak często zmienia się kierunek prądu w silniku.
Jak odczytać dane z tabliczki znamionowej silnika
Tabliczka znamionowa silnika zawiera istotne informacje, które należy znać przed podłączeniem. Aby prawidłowo odczytać dane, należy zwrócić uwagę na oznaczenia dotyczące mocy, napięcia i częstotliwości. Warto również zweryfikować, czy silnik jest przystosowany do pracy w określonych warunkach, takich jak temperatura otoczenia czy stopień ochrony.
Krok po kroku: podłączenie silnika 3 fazowego w konfiguracji gwiazdy
Podłączenie silnika 3-fazowego w konfiguracji gwiazdy jest jednym z najpopularniejszych sposobów, aby zapewnić jego prawidłowe działanie. Konfiguracja gwiazdy (Y) jest idealna dla silników o niskiej mocy, ponieważ umożliwia im rozruch przy niższym napięciu. Dzięki temu zmniejsza się ryzyko uszkodzenia silnika w momencie uruchamiania.
W tej konfiguracji końce uzwojeń silnika są połączone razem, co pozwala na równomierne rozłożenie obciążenia. Korzyści z użycia konfiguracji gwiazdy obejmują mniejsze zużycie energii oraz łagodniejszy start silnika. To sprawia, że jest to doskonały wybór dla wielu zastosowań przemysłowych i domowych.

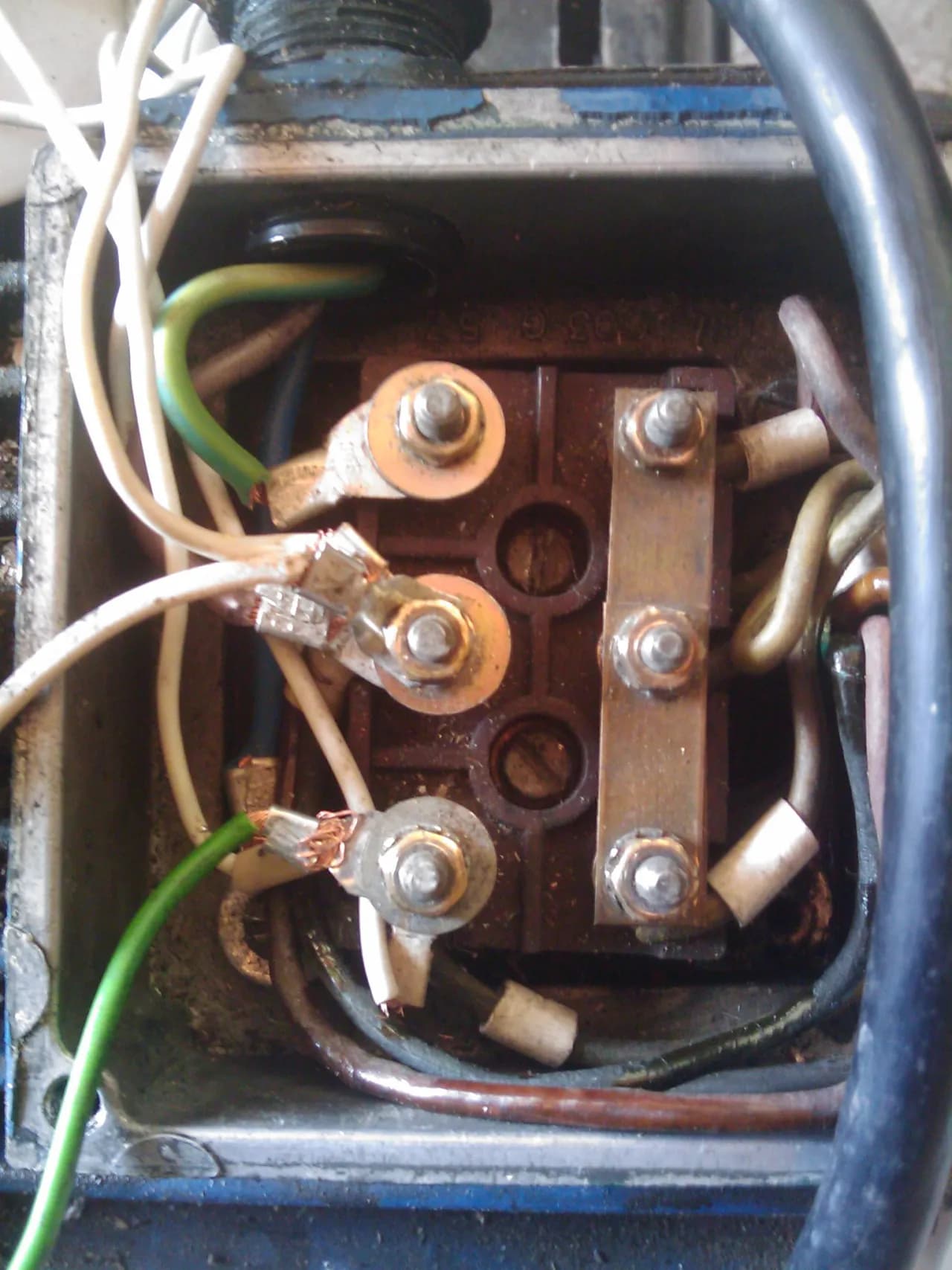

Schemat podłączenia silnika w konfiguracji gwiazdy
Aby prawidłowo podłączyć silnik w konfiguracji gwiazdy, należy zwrócić uwagę na schemat połączeń. Wszystkie trzy fazy (L1, L2, L3) są podłączone do silnika, a neutralny przewód (N) łączy końce uzwojeń. Poniżej przedstawiamy schemat, który ilustruje to połączenie.
| Faza L1 | Połączenie uzwojenia 1 |
| Faza L2 | Połączenie uzwojenia 2 |
| Faza L3 | Połączenie uzwojenia 3 |
| Neutralny N | Połączenie końców uzwojeń |
Jakie przewody wykorzystać i jak je podłączyć
Podczas podłączania silnika 3-fazowego w konfiguracji gwiazdy, ważne jest, aby używać odpowiednich przewodów. Przewody muszą być odpowiednio dobrane do mocy silnika oraz jego specyfikacji technicznych. Należy pamiętać, aby używać przewodów o odpowiednim przekroju, co zapewni bezpieczeństwo oraz efektywność działania.
W procesie podłączania, upewnij się, że przewody są dobrze izolowane i odpowiednio zabezpieczone. Podłączenie przewodów powinno być wykonane zgodnie z wcześniej przedstawionym schematem, co pomoże uniknąć błędów i zapewni prawidłowe działanie silnika. Pamiętaj, aby zawsze sprawdzić połączenia przed uruchomieniem silnika.
Czytaj więcej: Audi A5: jaki silnik benzynowy wybrać, by uniknąć kosztownych błędów?
Krok po kroku: podłączenie silnika 3 fazowego w konfiguracji trójkąta
Podłączenie silnika 3-fazowego w konfiguracji trójkąta (Δ) to kolejny sposób, który często stosuje się w praktyce. Konfiguracja trójkąta jest zalecana dla silników o większej mocy, ponieważ umożliwia im uzyskanie pełnej wydajności. W tej metodzie każdy koniec uzwojenia jest bezpośrednio połączony z innym, co pozwala na pełne wykorzystanie mocy silnika.
Korzyścią z zastosowania konfiguracji trójkąta jest zwiększona moc oraz wydajność silnika. Silniki podłączone w tej konfiguracji mogą pracować z pełnym napięciem, co jest kluczowe w przypadku bardziej wymagających aplikacji. Warto jednak pamiętać, że rozruch silnika w tej konfiguracji może prowadzić do większych prądów startowych, co należy mieć na uwadze podczas instalacji.
Schemat podłączenia silnika w konfiguracji trójkąta
Aby prawidłowo podłączyć silnik w konfiguracji trójkąta, ważne jest, aby zrozumieć schemat połączeń. Wszystkie trzy fazy (L1, L2, L3) są połączone w sposób, który pozwala na bezpośrednie połączenie końców uzwojeń. Poniżej przedstawiamy schemat, który ilustruje to połączenie.
| Faza L1 | Połączenie uzwojenia 1 do uzwojenia 2 |
| Faza L2 | Połączenie uzwojenia 2 do uzwojenia 3 |
| Faza L3 | Połączenie uzwojenia 3 do uzwojenia 1 |
Kluczowe różnice między połączeniem gwiazdy a trójkąta
Podczas wyboru metody podłączenia silnika, warto zrozumieć kluczowe różnice między konfiguracją gwiazdy a trójkąta. Konfiguracja gwiazdy jest idealna dla silników o mniejszej mocy, ponieważ oferuje niższe prądy startowe i mniejsze obciążenie. Z kolei konfiguracja trójkąta pozwala na pełne wykorzystanie mocy silnika, co jest istotne w bardziej wymagających zastosowaniach.
Inną różnicą jest sposób podłączenia uzwojeń. W konfiguracji gwiazdy końce uzwojeń są połączone, co zmniejsza napięcie na silniku, podczas gdy w konfiguracji trójkąta uzwojenia są połączone w sposób, który pozwala na pełne napięcie. Wybór odpowiedniej metody zależy od specyfikacji silnika oraz wymagań aplikacji, w której będzie on używany.
Wybór między konfiguracją gwiazdy a trójkąta dla silników 3-fazowych
Wybór odpowiedniej metody podłączenia silnika 3-fazowego, konfiguracji gwiazdy lub trójkąta, ma kluczowe znaczenie dla jego wydajności i bezpieczeństwa. Konfiguracja gwiazdy jest idealna dla silników o mniejszej mocy, ponieważ oferuje niższe prądy startowe i zmniejsza ryzyko uszkodzenia silnika. Z drugiej strony, konfiguracja trójkąta pozwala na pełne wykorzystanie mocy silnika, co jest istotne w bardziej wymagających aplikacjach, gdzie pełne napięcie jest kluczowe dla efektywności działania.
W artykule podkreślono również, jak różnice w podłączeniu uzwojeń wpływają na działanie silnika. W konfiguracji gwiazdy końce uzwojeń są połączone, co zmniejsza napięcie, podczas gdy w konfiguracji trójkąta uzwojenia są połączone w sposób umożliwiający maksymalne obciążenie. Wybór między tymi dwoma metodami powinien być uzależniony od specyfikacji silnika oraz wymagań konkretnej aplikacji, co czyni ten temat istotnym dla każdego, kto planuje podłączenie silnika elektrycznego.
